Узкий профиль (УП) производится установочной глубиной 40мм, под заказ доступны люки глубиной 50 и 63 мм. Устанавливается в стены и перегородки, а также в потолок (со страховочными тросиками)
Широкая рифлёная грань внешней рамы гарантирует надежное “прилипание” шпаклёвки и исключает появление трещин между контуром люка и стеной
Г-образно проваренный профиль корпуса обеспечивает жёсткость конструкции. Глубина дверного профиля в размерах больше чем его ширина, что влияет на жёсткость двери при нажиме или «вываливании» при монтаже люка в потолок. Внешняя и дверная рамы имеют дополнительные полки (рёбра жесткости) в конструктиве профиля

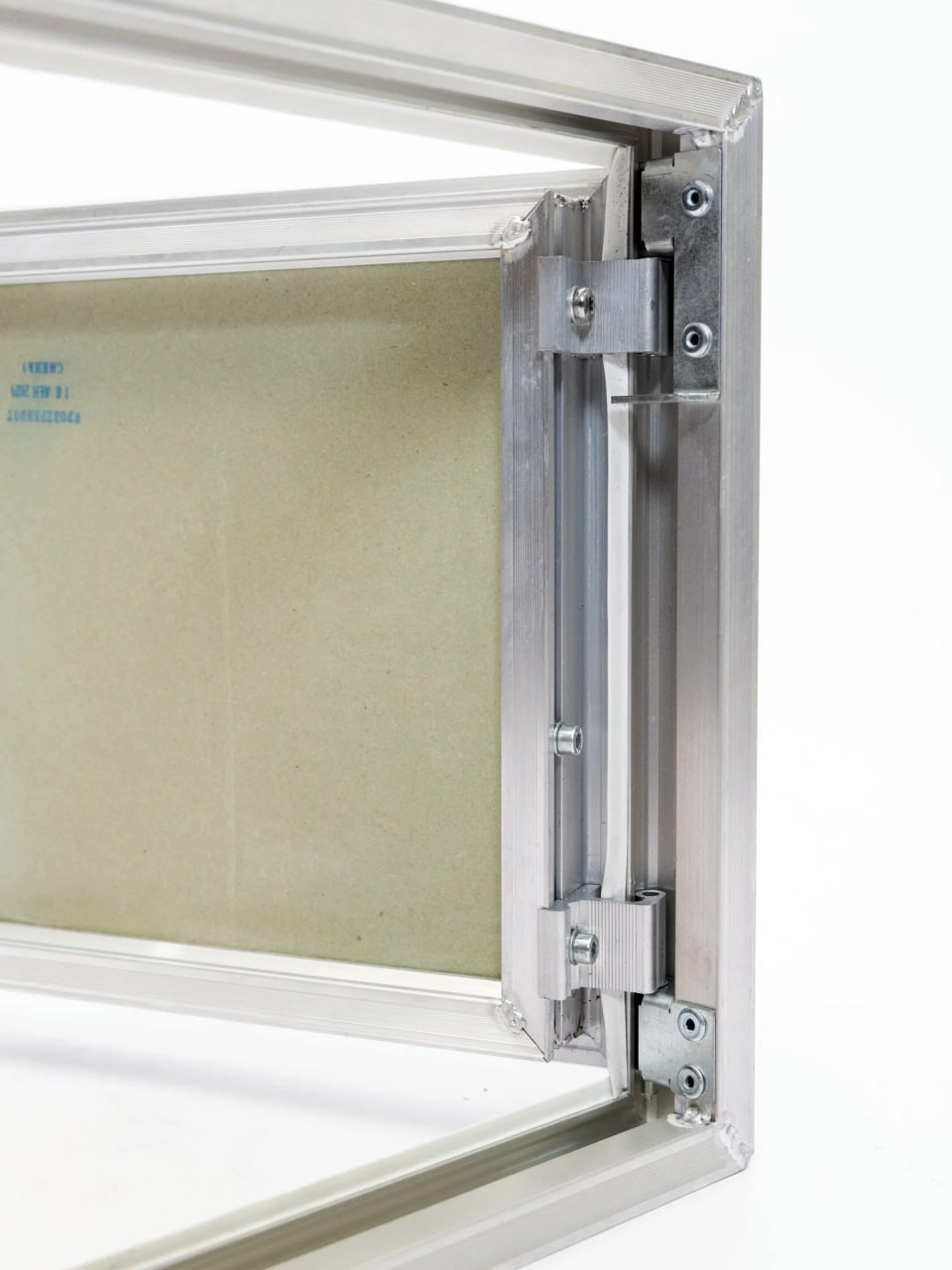

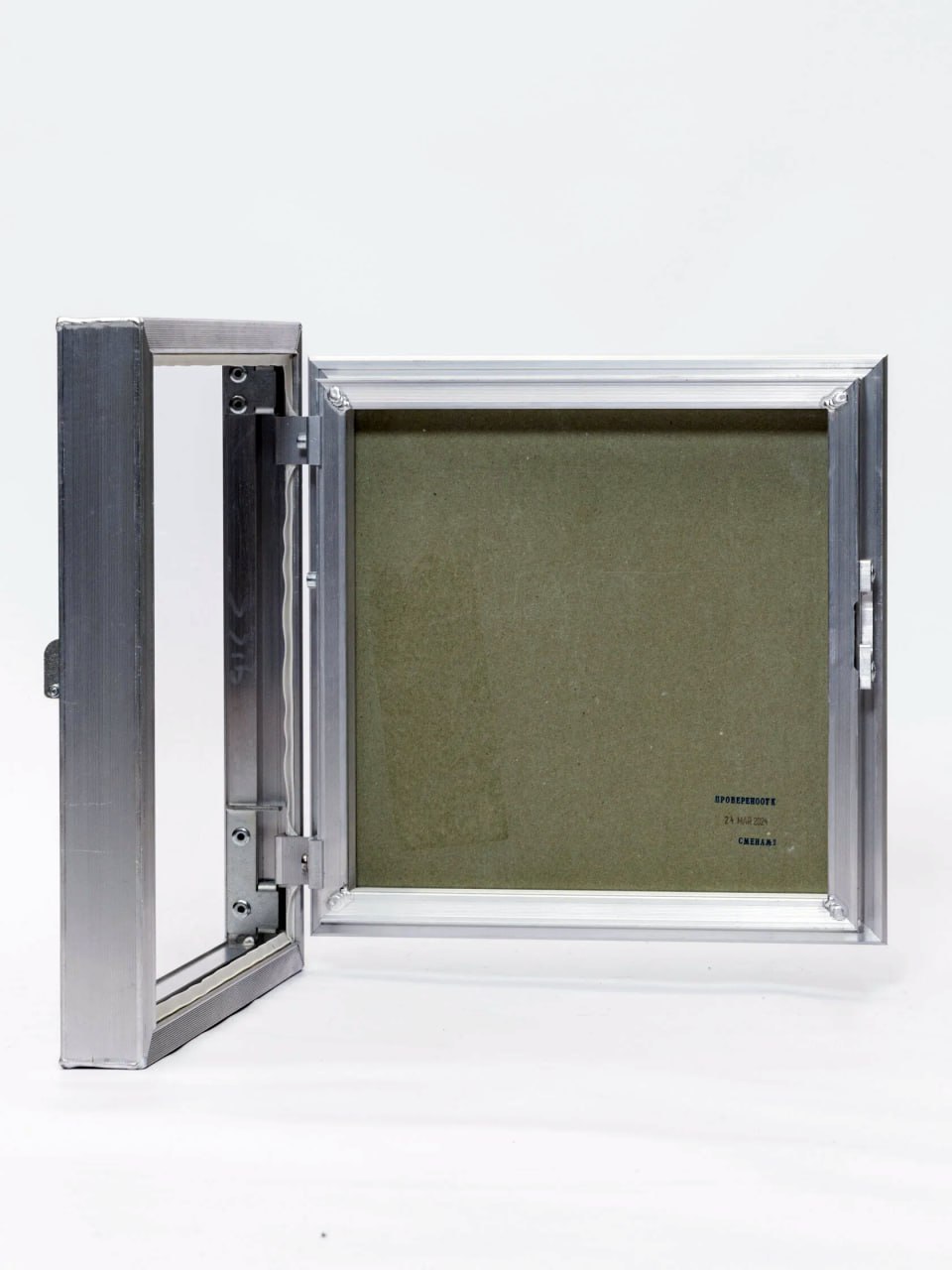

Особая гордость люка – быстросъёмные дверные петли, они задают точную траекторию открывания двери. Люк можно установить в узкий проём «от стены до стены», при этом дверь не упрётся в стену
Наличие петель в люке исключает провисание двери, образование так называемого «пуза» у люка по линии петель. Количество петель на одном люке не ограничено.
Дверь люка снимается с рамы и монтируется обратно очень быстро за счёт ослабления болта, который находится в удобном конструктивном положении. Можно не бояться что дверь упадет при снятии её с люка, установленного в потолок, так как даже ослабленные петли не позволят дверце выпасть.
Мягкий эластичный резиновый уплотнитель расположен в идеальном, с точки зрения конструктива, месте. Уплотнитель прилегает к профилю дверцы очень плотно, не оставляя щелей, и скользит по нему при нажатии и открывании двери.
Для люков шириной свыше 800 мм предусмотрена система Антипровис, что полностью исключает провисание дверцы в процессе эксплуатации.

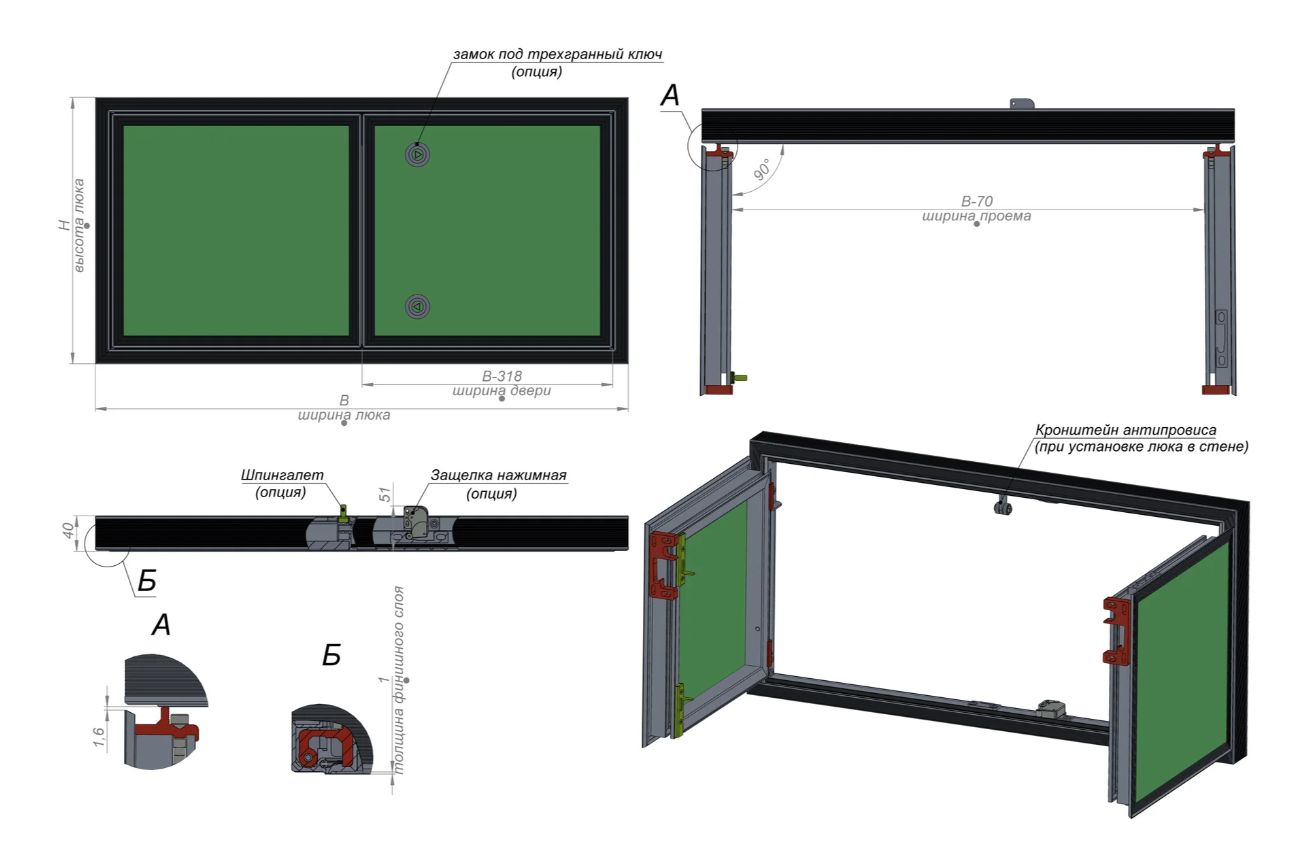

Доступные исполнения: противопожарное; двудверное
Характеристики:
Материал рамы: алюминиевый профиль марки АД31Т1 по ГОСТ 22233-2018
Заполнение дверцы: гипсокартон влагостойкий 9.5 мм Knauf
Регулировка дверцы: по вертикали
Принцип открывания: нажатием на дверцу
Замок: нажимная защёлка Hafele (Германия)
Дополнительные возможности:

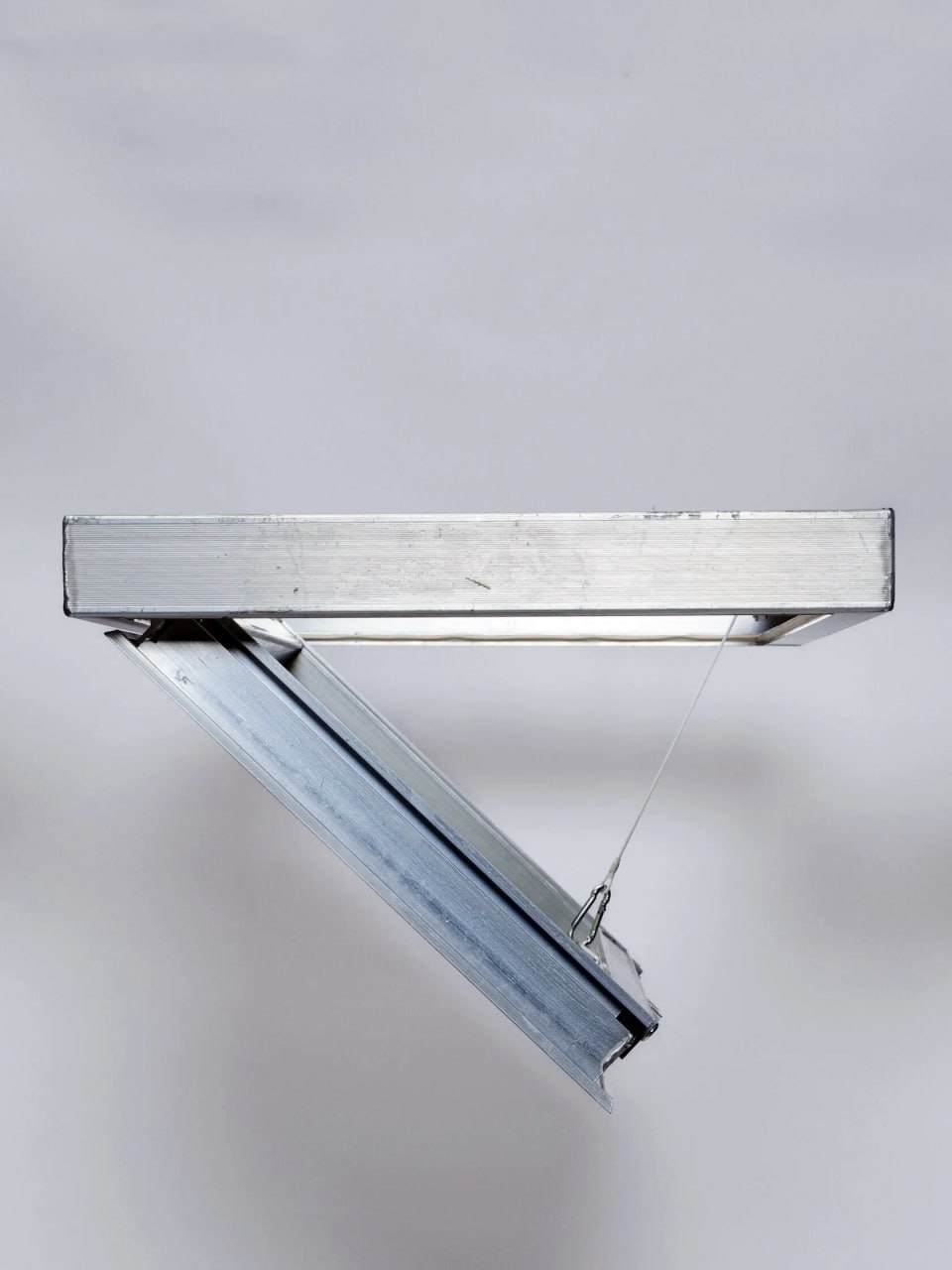

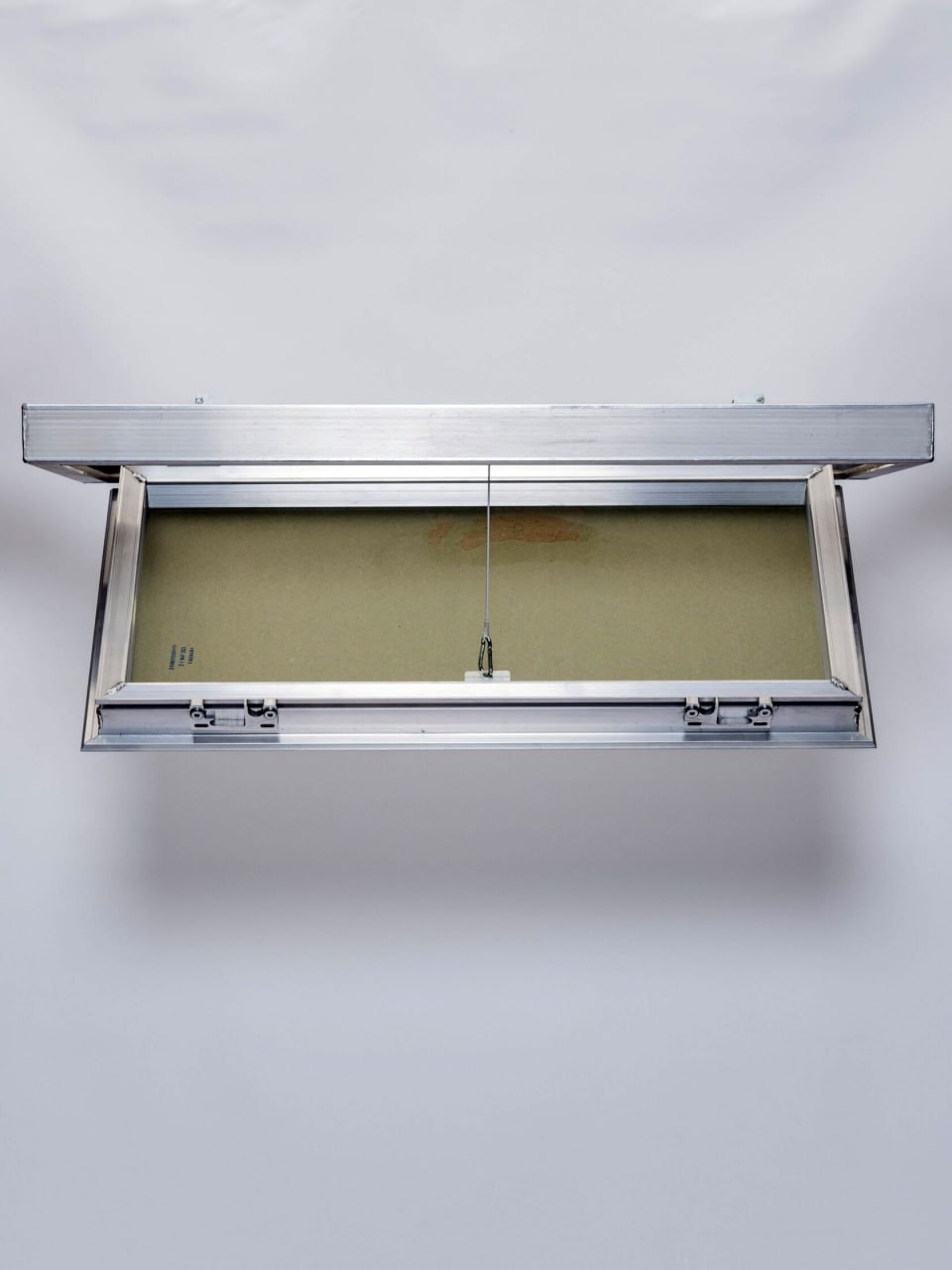

- страховочные тросики для установки люка в потолок (для высоты до 800 мм - один, 800 мм и выше - два тросика, по 200 руб/шт);

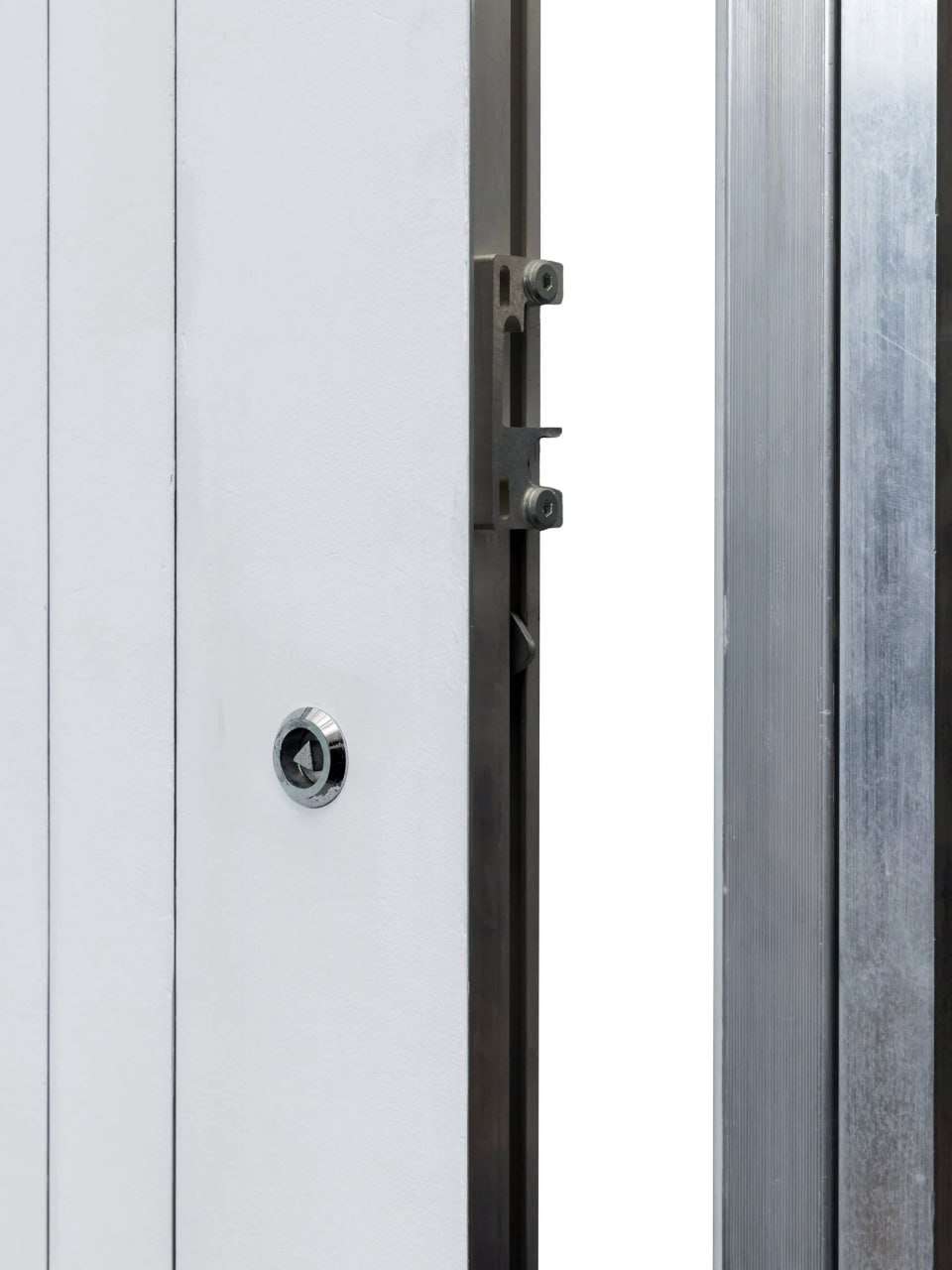

- трёхгранный или почтовый замок;
- утопленная ручка;
- заполнение дверцы экструдированным полистиролом, аквапанелью, гипсокартонным листом Сапфир

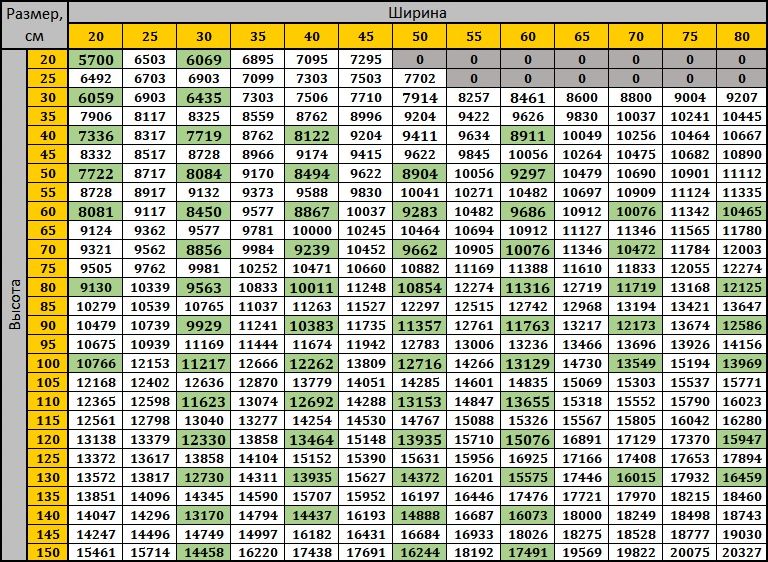

Нестандартные (заказные) размеры люка Мега Мастер Элит-М, руб.
Узкий профиль (УП) 40 мм:
| - стандартные размеры | |
| - стоимость изготовления в рублях |

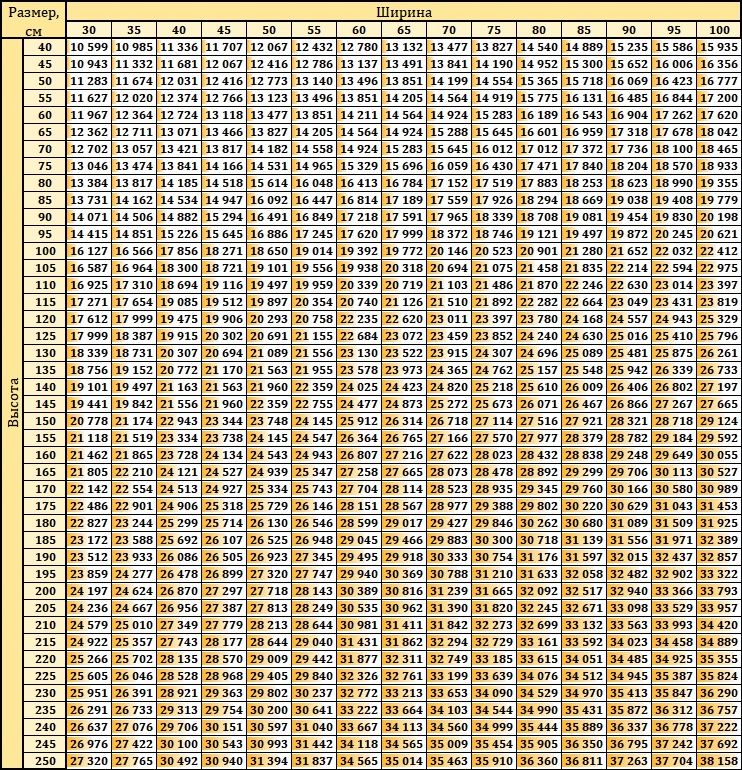

Средний профиль 50 мм:

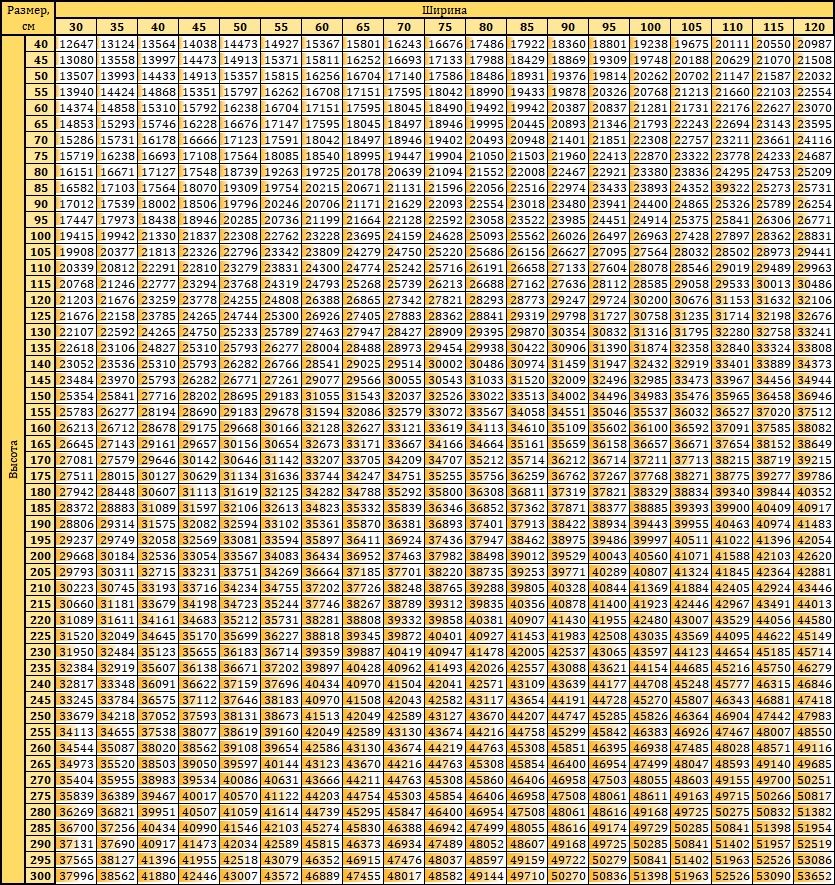

Широкий профиль 63 мм:
Регулировка люка
Предварительной регулировки (перед выполнением декоративных работ) не требуется, так как дверца люка, выпущенного с завода, находится в оптимальном положении. Регулировка нужна только после облицовки или в случае провисания дверцы в процессе эксплуатации, а также после снятия/установки дверцы.
Данная модель люка имеет возможность снятия двери, что облегчает установку люка в проём.
Для снятия дверцы потребуется шестигранный Г-образный ключ 4 мм.
*Для среднего и широкого профиля (глубина 50 и 63 мм) гаечный ключ с зевом 10 мм.

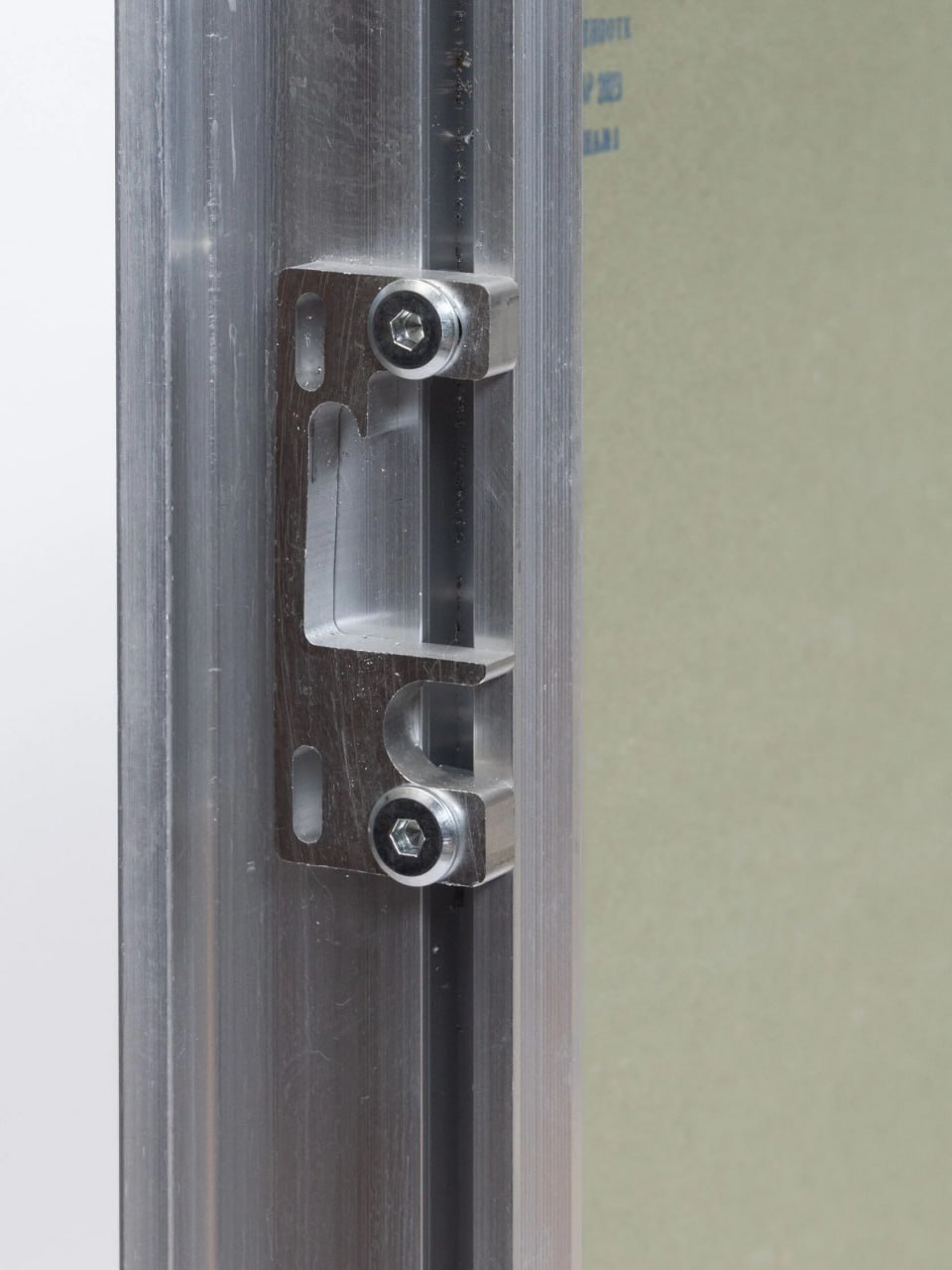

Люк имеет оригинальные петли. Петли на раме двери являются подвижными и фиксируются к раме винтом *(болтом). Петли на внешней раме люка являются неподвижными (стационарными).

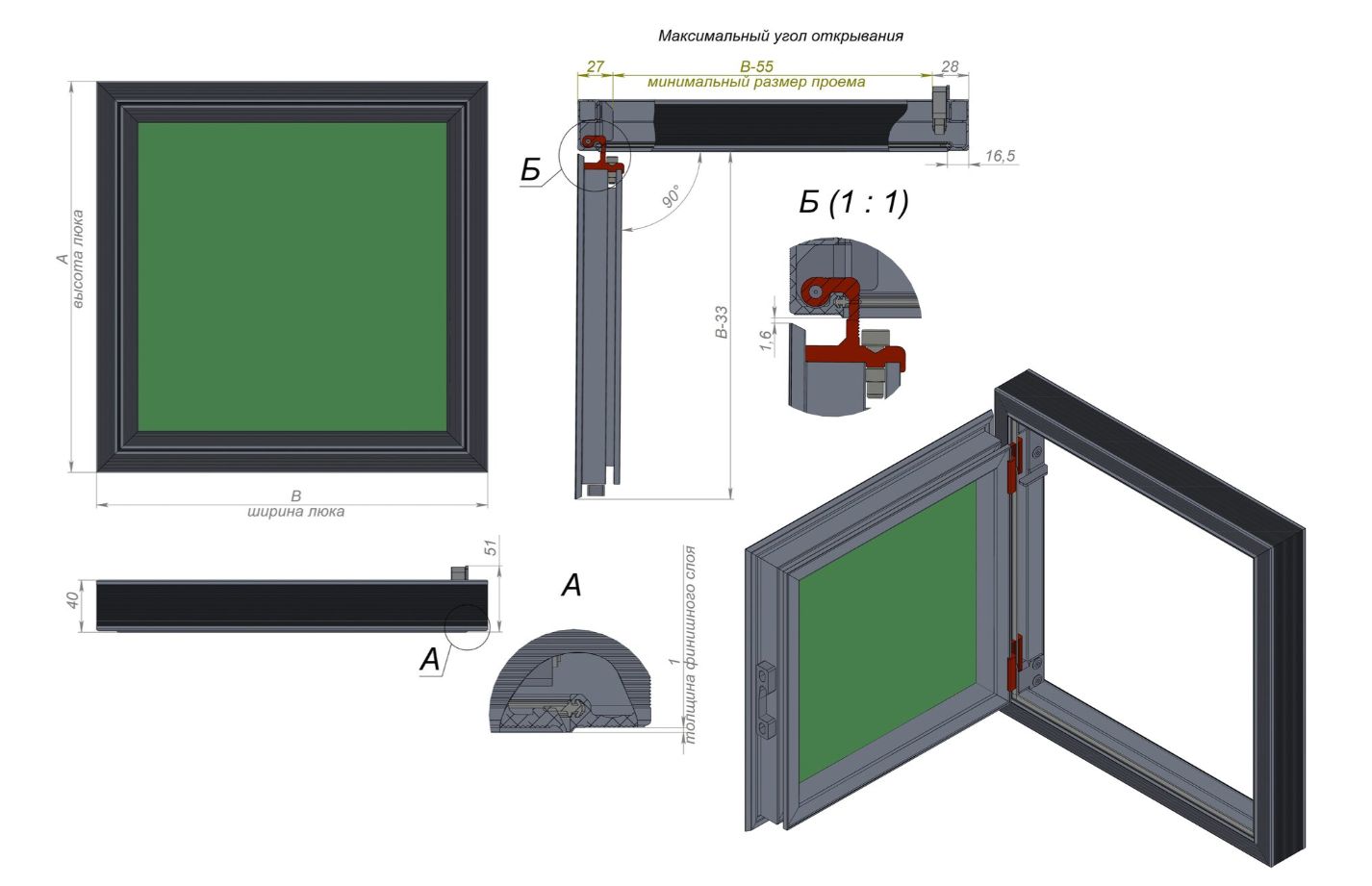

Габаритный чертёж
Монтаж
Проем люка предварительно очистить от остатков строительного и облицовочного материала, пыли и другого мусора. Проем должен быть твердым, края не должны осыпаться. Стороны проема должны соответствовать геометрической форме люка. Размер проема должен быть на 2-3 мм больше посадочного размера рамы люка.
Каркас люка крепится к проему саморезами, дюбелями, для которых предусмотрены монтажные отверстия в раме. Саморезы не рекомендуется «перетягивать» во избежание деформации рамы и увеличения зазора между дверцей и рамой.
После установки люка в проем открыть дверцу, проверить легкость открывания и отсутствие провисания дверцы. Убедиться в надежном креплении люка в проеме.
Выполнить работы по отделке люка. После выполненных работ все подвижные механизмы люка рекомендуется смазать силиконовой смазкой.
Условия монтажа:
Толщина наносимого облицовочного материала не должна превышать высоту кромок на дверце люка.
Перед нанесением облицовочного материала необходимо загрунтовать дверцу люка составом, совместимым с ГКЛ, а также рекомендуется применять малярную сетку по периметру рамы в местах стыка гипсокартона и профиля.

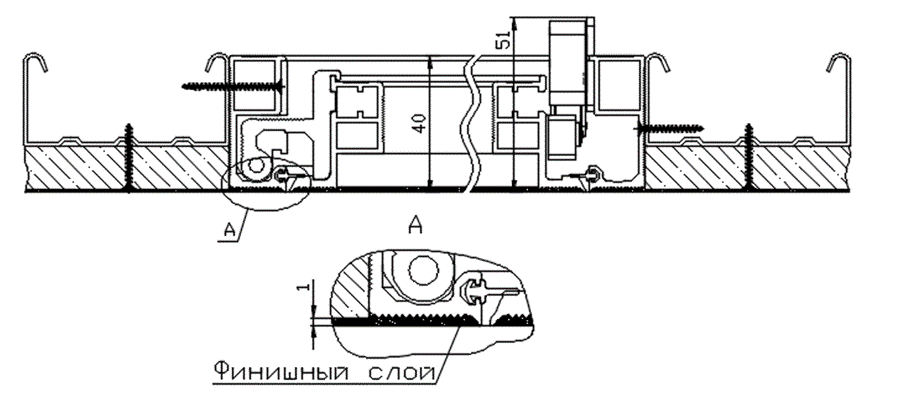

Монтажная схема:
